СВН-2-3.1 счетчик времени наработки

Цена от 1400 руб.
подробнее о цене …


СВН-2-3.1 счетчик времени наработкиЭлектронные цифровые счетчики времени наработки типа «СВН» предназначены для измерения и отображения в цифровом виде времени наработки автотракторной и строительно-дорожной техники, различных электроустановок (станков, холодильных агрегатов, компрессоров, автономных электростанций и др.) для своевременного проведения их технического обслуживания и контроля выработки ресурса.

Подсчет осуществляется в часах реального времени и отображается на цифровом светодиодном индикаторе в целых и десятых долях часа. При отсутствии напряжения питания информация о наработке сохраняется в энергонезависимой памяти счетчика.

Имеют широкий диапазон напряжений питания (от 10 до 36 В постоянного тока) и могут применяться в автотранспортной технике с напряжением бортовой сети 12 или 24 В.

Работоспособны в широком диапазоне температур (от минус 40 до +70 °С) и имеют герметичное исполнение IP65.

По установочным размерам и электрическим подключениям счетчики полностью взаимозаменяемы с электронно-механическими счетчиками.


Электромеханические счетчики времени наработки типа «СВН» предназначены для измерения и отображения в цифровом виде времени наработки автотракторной и строительно-дорожной техники, а также различных электроустановок (станков, холодильных агрегатов, компрессоров, автономных электростанций и др.) для своевременного проведения их технического обслуживания и контроля выработки ресурса.

Подсчет осуществляется в часах реального времени и отображается на электромеханическом индикаторе в целых и десятых долях часа.

Имеют широкий диапазон напряжений питания (от 10 до 32 В постоянного тока) и могут применяться в автотранспортной технике с напряжением бортовой сети 12 или 24 В.

Работоспособны в широком диапазоне температур (от минус 40 до +55 °С) и имеют пылезащитное исполнение IP5х.

По установочным размерам и электрическим подключениям счетчики полностью взаимозаменяемы с цифровыми счетчиками.

Особенности СВН-2-3.1

Особенности счётчиков с цифровым светодиодным индикатором:

- высокая точность;

- цифровой светодиодный индикатор;

- герметичный корпус;

- взаимозаменяемость с электромеханическими счетчиками.


Особенности счётчиков с электромеханическим индикатором:

- высокая точность;

- шестиразрядный электромеханический индикатор;

- пыле-брызгозащитный корпус;

- взаимозаменяемость с цифровыми светодиодными счетчиками.

Модификации СВН-2-3.1

Модификация

Описание

С цифровым светодиодным индикатором

СВН-2-3.1

В счетчике СВН-2-3.1 подсчет и отображение времени производится постоянно при наличии напряжения питания.

СВН-2-01-3.1

В счетчике СВН-2-01-3.1 подсчет времени производится только при наличии постоянного или переменного напряжения на дополнительном входе (для подсчета времени наработки только при работающем двигателе или только в определенном режиме работы установки).

СВН-2-02-3.1

В счетчике СВН-2-02-3.1 подсчет времени производится при наличии только переменного напряжения на дополнительном входе (например, переменного напряжения генератора или датчика оборотов в автомобиле), что затрудняет несанкционированную «намотку» наработки.

С электромеханическим индикатором

СВН-2-01-1.2

Подсчет и отображение времени производится постоянно при наличии напряжения питания в 12В.

СВН-2-02-2.2

Подсчет и отображение времени производится постоянно при наличии напряжения питания в 24В.

Технические характеристики СВН-2-3.1

Характеристики счётчиков с цифровым светодиодным индикатором:

Характеристики

Значения

Диапазон рабочих напряжений, В

от 10 до 36

Емкость счетчика времени наработки, час

100000

Дискретность показаний времени наработки, час

0,1

Дискретность подсчета времени, сек

1

Погрешность подсчета времени, %, не более


в диапазоне температур от минус 20 до +70 °C

±1

в диапазоне температур от минус 40 до +70 °C

±2

Потребляемая мощность, Вт, не более

1

Высота цифр индикатора, мм

9,2

Диапазон рабочих температур, °С

от -40 до 70

Степень защиты от внешних воздействующих факторов по ГОСТ 14254

IP65

Допустимые вибрационные нагрузки


максимальное ускорение, м/с2

50

в диапазоне частот, Гц

от 50 до 200

Допустимые ударные нагрузки, м/с2, не более

100

Габаритные размеры, мм, не более

60 × 60 × 29

Масса, кг, не более

0,04


Характеристики счётчиков с электромеханическим индикатором:

Характеристики

Значения

Номинальное напряжение питания постоянного тока, В


СВН-2-01-1.2

12±4

СВН-2-02-2.2

24±6

Емкость счетчика времени наработки, час

99999,9

Дискретность показаний времени наработки, час

0,1

Дискретность подсчета времени, мин

6

Погрешность подсчета времени, %, не более


в диапазоне температур от минус 20 до +55 °C

±3

в диапазоне температур от минус 40 до +55 °C

±4

Потребляемая мощность, Вт, не более

1

Высота цифр индикатора, мм

4

Диапазон рабочих температур, °С

от -40 до 55

Степень защиты от внешних воздействующих факторов по ГОСТ 14254

IP5х

Допустимые вибрационные нагрузки


максимальное ускорение, м/с2

20

в диапазоне частот, Гц

от 50 до 250

Допустимые ударные нагрузки, м/с2, не более

50

Габаритные размеры, мм, не более

60 × 60 × 29

Масса, кг, не более

0,04

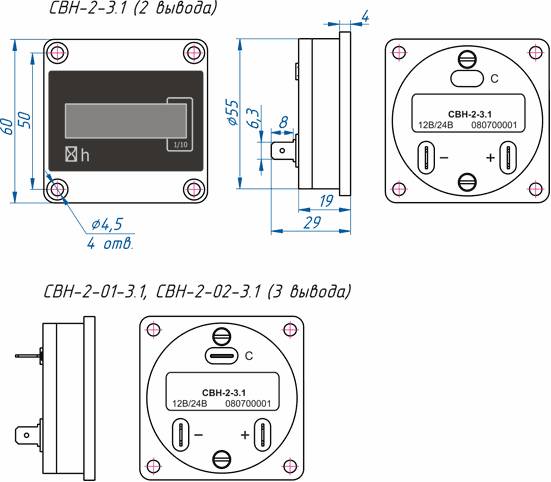

Чертеж СВН-2-3.1

СВН-2-3.1 счетчик времени наработки

С цифровым светодиодным индикатором


СВН-2-3.1 счетчик времени наработки

С электромеханическим индикатором

Документация для СВН-2-3.1 счетчик времени наработки

СВН-2-3.1 счетчик времени наработки РЭ (.pdf)
