Взрывозащищенное
светодиодное электронное информационное табло SA-INDICATOR/INFO предназначено для индикации времени, температуры, путей эвакуации, торговой и рекламной, технической информации т.д. на предприятиях
химической, нефте- и газодобывающей, нефте- и газоперерабатывающей промышленности, судостроительной отрасли, и во взрывоопасных
зонах других производств.
Любая надпись и графическое изображение задаются непосредственно на предприятии заказчика через интерфейс программирования RS232.
Светодиоды высокой яркости обеспечивают отличную читаемость отображаемой информации при любой освещенности.
Надпись на светодиодное табло SA-INDICATOR/INFO может выводиться со следующими эффектами:
- статично;
- с миганием;
- бегущая строка, позволяющая отображать большое количество
информации.
После загрузки информационного блока в память
взрывозащищенного информационного табло, оно функционирует автономно, без
постоянного подключения RS232. Светодиодное табло оснащено энергонезависимой
памятью, в которой сохраняется введённая информация даже при отключенном
питании.
Цвета индикации:
- одноцветный – красный (R), белый (I),
желтый (G), зеленый (V), синий (B);
- двухцветный – красный/зеленый (RV).
Корпус табло изготавливается из нержавеющей стали, что
обеспечивает надежность и длительность эксплуатации даже в самых
неблагоприятных условиях.
Область применения:
Светодиодное табло SA-INDICATOR/INFO применяется во взрывоопасных
зонах, помещениях и наружных установках, согласно маркировки взрывозащищенности,
ГОСТу Р 51330.13-99 (МЭК 60079-14-96), гл. 7.3 и 7.4 ПУЭ, ПБ 03-553-03, ПБ
05-618-03, другим нормативным актам и документам, которые регламентируют
применение подобного электрооборудования во взрывоопасных и взрывобезопасных
зонах на различных производственных объектах I ,II, III, IV классов опасности,
поднадзорных Ростехнадзору Российской Федерации.
Сферы применения:
- добыча и транспортировка газа и нефти;
- заводы по переработке нефти НПЗ;
- химическая промышленность;
- целлюлозно-бумажная промышленность;
- цветная и черная металлургия;
- пищевая промышленность;
- оборонная промышленность;
- обогатительные фабрики и комбинаты;
- энергетика - АЭС, ГЭС,
ГРЭС, ТЭЦ, котельное хозяйство;
- канализация и водоснабжение;
- утилизация отходов;
- речной и морской транспорт.
Светодиодное табло соответствует стандартам:
- ГОСТ 14254-96 (МЭК 529-89),
- ГОСТ Р 51330.0-99 (МЭК 60079-0-98),
- ГОСТ Р 51330.10-99 (МЭК 60079-11-98),
- ГОСТ 22782.3-77, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ.
- NACE MR0175/ISO 15156,
Технические характеристики
|
Температура окружающей среды, °С:
|
– 60…+60
|
|
Напряжение питания, В:
|
~ 220 (50/60Гц)
|
|
Потребляемый ток, А:
|
1,7
|
|
Максимальная потребляемая мощность, Вт
|
370
|
|
Размер области отображения табло, мм:
|
960x160, 640x160,
320x160
|
|
Разрешение изображения:
|
32х16, 64х16, 96х16
точек
|
|
Материал:
|
Изготавливается из
модифицированного коррозионностойкого алюминиево-кремниевого сплава GALSi13
марки “KSi13", который устойчив к солевому туману и другим химически-активным
веществам, включая пары сероводорода и соляной кислоты, к солевые и кислые
рудничные воды. Материал фрикционно-искробезопасный.
|
|
Покрытие:
|
Покрыто антистатической
полимерно-эпоксидной краской, фрикционно-искробезопасной, устойчивой к
рабочим средам, а также к ионизационному излучению. Краска цвета RAL
7035
|
|
Класс защиты от поражения электрическим током:
|
I
|
|
Климатическое исполнение:
|
УХЛ1 (по требованию
УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
|
|
Химостойкое исполнение:
|
По требованию Х1,
Х2, Х3
|
Опции, аксессуары и исполнения
|
Питание 12DC
|
/12DC
|
|
Обогрев
|
/HEAT
|
|
Защитный козырек
|
/К
|
|
Рама по схеме
заказчика
|
/РАМА
|
|
Надпись “ВЫХОД” (любая
информация по желанию заказчика)
|
/ВЫХОД
|

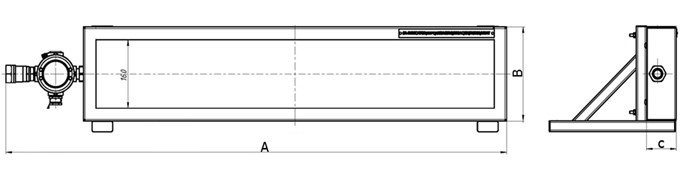

Габаритные и присоединительные размеры
|
Модель
|
Температурный класс
|
Размер, мм
|
Масса, кг
|
|
А
|
В
|
C
|
|
SA-INDICATOR/INFO/960160
|
T5
|
1200
|
220
|
70
|
25
|
|
SA-INDICATOR/INFO/640160
|
880
|
220
|
70
|
по запросу
|
|
SA-INDICATOR/INFO/320160
|
560
|
220
|
70
|
по запросу
|

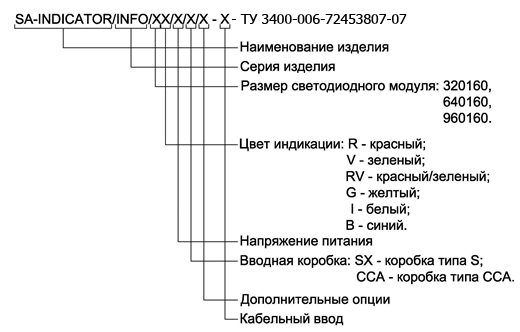

Структура условного обозначения:
Пример условного обозначения при заказе:
SA-INDICATOR / INFO / 960160RV / 220AC / SX / HEAT - FL1BK -ТУ
3400-006-72453807-07
