Электронные первичные часы ЧС-1-02К (часовая станция) устанавливаются в закрытом от атмосферных осадков помещении и предназначены для управления вторичными управляемыми часами.
Значение текущего времени индицируется на первичных часах.
Разъем на верхней стенке часовой станции – выход на вторичные часы. Для подключения вытащить ответную часть разъема, закрутить провода в клеммы и вставить разъем на место.
Особенности:
- Сохранение хода времени и установочной информации при отключении питания до 1 года.
- Автоматический подгон времени на вторичных часах после отключения/включения питающей сети.
- Автоматическое определение високосного года.
Технические характеристики
|
Наименование
|
Значение
|
|
Индикация времени
|
Электронная: ЧЧ:ММ:СС
|
|
Высота знака индикации
|
20 мм
|
|
Управление
|
Кнопки на лицевой панели
|
|
Внешний источник синхронизации времени
|
Не поддерживается
|
|
Количество каналов для подключения вторичных часов
|
1
|
|
Количество подключаемых вторичных стрелочных часов на 1 канал
|
1 шт
|
|
Выход на вторичные стрелочные часы
|
24 ±3В, ток нагрузки 1 А
|
|
Соединение с вторичными часами
|
4-х жильный кабель, сечение не менее 0,75 мм2
|
|
Напряжение питающей сети
|
Однофазная сеть 220 В ±10%
|
|
Потребляемая мощность
|
30 Вт
|
|
Температурный режим эксплуатации
|
+10…+40°С
|
|
Габаритные размеры
|
200х145х90 мм
|
|
Вес
|
2 кг
|
|
Гарантийный срок
|
2 года
|

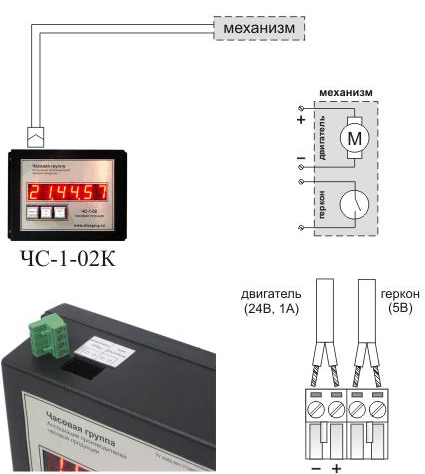

Схема подключения вторичных часов
Документация для ЧС-1-02К часовая станция
- ЧС-1-02К часовая станция РЭ (.pdf)
Для совместной работы с данными первичными часами рекомендуются следующие типы вторичных часов:
