Главная / Каталог / Часы вторичные / ЦПВ

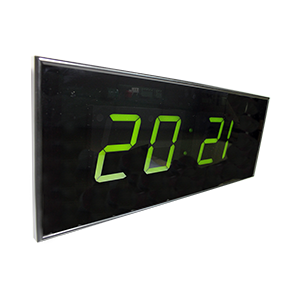

ЦПВ часы вторичные цифровые

Цена от 45 200 руб.
подробнее о цене …


ЦПВ часы вторичные цифровыеЦифровые вторичные часы ЦПВ предназначены для отсчёта текущего времени и даты, а также измерения температуры окружающего воздуха и отображения указанных параметров циклически на цифровом светодиодном дисплее. В качестве вторичных часы обеспечивают возможность внешней синхронизации с помощью сигналов DCF передаваемых GPS-приёмником или другими первичными цифровыми часами, а также с помощью сигнала управления и синхронизации TELNU. В качестве первичных часы формируют DCF-сигнал для синхронизации других первичных или первично-вторичных часов, а также сигнал TELNU для управления вторичными стрелочными часами, поддерживающими данный формат синхронизации.

Часы ЦПВ выпускаются в двух вариантах исполнения с точки зрения отображаемой информации: с четырёхразрядным дисплеем и с шестиразрядным дисплеем. В зависимости от количества разрядов дисплея меняется характер отображаемой информации. Кроме того, часы с высотой знакоместа до100 мм выпускаются с дисплеем, состоящим из цифровых 7-сегментных светодиодных индикаторов, а часы с высотой цифры более 100мм – с дисплеем, сформированным из знакомест, образованных точечными светодиодами

ЦПВ часы вторичные цифровые

ЦПВ часы вторичные цифровые

Технические характеристики ЦПВ

Характеристики

Значения

Диапазон напряжений питания:


- при внутреннем источнике питания

110…264 В

- при внешнем источнике питания

30 В ± 10 %

- при питании от внешних аккумуляторов

2×12 В / 0,7 Ач

Диапазон выходных напряжений на клеммах подключения внешних аккумуляторов

24…30 В

Максимальный ток заряда внешних аккумуляторов

0,25 А

Потребляемая мощность, не более:


- для 4-разрядных часов

30 Вт

- для 4-разрядных часов с выходом «TELNU»

60 Вт

- для 6-разрядных часов

40 Вт

- для 6-разрядных часов с выходом «TELNU»

70 Вт

Диапазон рабочих температур

от 0 до +70 ˚C

Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже

1 с/сутки

Пассивный запас хода (без индикации и управления), не менее

30 суток

Характеристики «токовой петли»


Диапазон амплитуд входного сигнала

5…33 В

Максимальный входной ток

40 мА

Максимальное коммутируемое напряжение на выходе

70 В

Максимальный коммутируемый ток на выходе

70 мА

Остаточное выходное напряжение в разомкнутом состоянии при токе нагрузки 10мА, не более

8,5 В

Максимальная дальность синхронизации

600 м

Характеристики стыка RS485


Максимальная разность напряжений между входами A и B

12 В

Максимальная разность напряжений между входами A, B и общим

6 В

Максимальное количество приёмников, подключаемых к выходу

31 шт.

Максимальная дальность синхронизации

1200 м

Характеристики интерфейса «TELNU»


Максимальное выходное напряжение

24…30 В

Максимальный ток нагрузки

1 А

Габаритные размеры и вес односторонних часов ЦПВ для помещений

Марка ЦПВ

Длина, мм

Высота, мм

Толщина, мм

Вес, г.

ЦПВ 4 хх 100

560

245

55

3200

ЦПВ 6 100/57, (часы, минуты-100 мм, секунды-57 мм)

705

245

55

4100

ЦПВ 6 хх 100

790

245

55

4700

Характеристики:

Характеристика

Условные

обозначения

Расшифровка

Тип часов

ЦПВ

Часы цифровые первично-вторичные с возможностью

синхронизации показаний вторичных часов.

Количество

разрядов

4 разрядное

С отображение часов и минут.

6-разрядное

С отображением часов, минут и секунд.

Цвет

светодиодных

сегментных

индикаторов

З

Зеленый

Ж

Желтый

К

Красный

Отображение

информации

одностороннее

Д

двухстороннее

Размер цифр, мм (чч,мм )/ сс соответственно

100

Светодиодные сегментные индикаторы с высотой цифр 100мм.

100/57В

Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 100мм., секунды 57мм., секунды выравниваются вверх.

100/57Н

Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 100мм., секунды 57мм., секунды выравниваются вниз.

57/38В

Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 57мм., секунды 38мм., секунды выравниваются вверх.

57/38Н

Светодиодные сегментные индикаторы с высотой цифр отображающих часы и минуты 57мм., секунды 38мм., секунды выравниваются вниз.

240

Знакоместа образованы с помощью точечных СД индикаторов, высота цифр 240мм.

Вариант монтажа часов

МС

Монтаж на стену

МП

Монтаж на подвес (потолок).

Тип «входов- выходов» синхронизации с помощью DCF- сигнала

ТП

«Вход-выход» DCF-сигнала типа «токовая петля» опторазвязный.

TELNU

«Вход-выход» DCF-сигнала с возможностью использования одной двухпроводной линии, как для синхронизации, так и для питания вторичных устройств.

RS-485

«Вход-выход» DCF-сигнала с использованием стандартных драйверов интерфейсного стыка RS-485.

Т

Функция измерение температуры

Дополнительные

функции

Я

Функция регулировки яркости в зависимости от степени освещенности.

Условные обозначения при заказе

ЦПВ часы вторичные цифровые


Для совместной работы с данными вторичными часами рекомендуются следующие первичные часы:

ЦП-2 часы первичные
ЦПВ часы вторичные цифровые
