Крупногабаритные цифровые табло «Т-ХХ» предназначены для отображения любых электрических и физических величин: тока, напряжения, частоты, мощности, температуры, влажности, времени, давления, расхода вещества, частоты вращения, числа импульсов и т.п.
Данные промышленные табло могут передавать информацию в компьютерные сети, или управляться внешними компьютерными устройствами, для чего они могут комплектоваться портом RS-485 под управлением протокола MODBUS RTU.
Особенности:
- Максимальный диапазон отображения параметров от минус 1999 до плюс 9999.
- Изменение настроек режимов работы с помощью пульта дистанционного управления или по интерфейсу RS485.
- Регулирование яркости свечения (12 ступеней яркости).
- Задание min и max уставок.
- Программирование параметров входного сигнала, изменение шкалы отображения.
- Формирование дискретного сигнала для управления коммутационным оборудованием.
- Мигание индикаторов при достижении заданных пороговых значений.
- Возможность выбора цвета индикатора при заказе: красный, зеленый, желтый.
Технические характеристики:
|
Наименование параметра
|
Значение
|
|
Отображение информации
|
Светодиодная индикация
|
|
Отображение параметров
|
- измеренное значение входных сигналов (любых электрических и физических величин);
- информация, принятая по интерфейсу RS485;
- значение температуры (по заказу).
|
|
Период обновления индикации
|
от 0,1 до 10 с (перепрограммируется через программу «Конфигуратор» или с помощью пульта дистанционного управления)
|
|
Входной сигнал:
|
|
- Постоянный ток и напряжение:
|
мВ: 60; 75; 100; -75...0...75
В: 5; 10; 20; 50; 100; 200; 250; 500
мА: 2; 5; 10; 20; 4...20; -5...0...5
|
|
- Переменный ток и напряжение:
|
мВ: 100
В: 5; 10; 20; 50; 100; 200; 250; 380; 500
мА: 2; 5; 10; 20; 50; 100; 200
85...253 В для отображения частоты от 10 до 5000 Гц
|
|
Максимальный диапазон показаний
|
От -1999 до +9999
|
|
Время преобразования
|
0,5 с
|
|
Пределы основной погрешности
|
±0,5%
|
|
Гальваническая развязка входных и выходных цепей, цепей питания
|
Есть
|
|
Интерфейс связи
|
RS485. Количество: 1; протокол ModBus RTU. Скорость обмена интерфейса: 9600,19200, 38400, 57600 бод.
|
|
Дискретные выходы
|
Количество: 1. Постоянное напряжение 300В, 100 мА или переменное напряжение 200В, 100 мА
|
|
Напряжение питания
|
220ВУ – от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока;
24ВН – от 18 до 36 В постоянного тока;
|
|
Напряжение питания
|
- с помощью пульта дистанционного управления;
- по интерфейсу RS485
|
|
Параметры перепрограммирования
|
- параметры входного сигнала;
- изменение шкалы отображения;
- изменение яркости свечения индикаторов
|
|
Рабочий диапазон температур
|
+5...+50°С
|
|
Степень защиты
|
IP50
|
|
Монтаж
|
На любую поверхность
|
|
Сечение проводов
|
Не более 2,5 мм2
|
|
Средний срок службы, не менее
|
10 лет
|
|
Средняя наработка на отказ, не менее
|
50000 ч
|
Варинаты исполений:
|
Наименование параметра
|
Т44
|
Т54
|
Т74
|
|
Высота знака, мм
|
100
|
140
|
180
|
|
Максимальное расстояние от наблюдателя до индикатора красного цвета (в метрах), обеспечивающее нормальное чтение индицируемых цифр (для цифровых табло с индикаторами зеленого цвета этот показатель в 2 раза меньше), м
|
40
|
55
|
65
|
|
Мощность потребления от цепи питания, не более
|
15 В·А
|
17 В·А
|
20 В·А
|
|
Габаритные размеры, мм
|
420х130х40
|
500х170х40
|
585х210х40
|
|
Масса, кг, не более
|
1,2
|
1,6
|
2,0
|
Комплект поставки:
- Табло.
- Пульт дистанционного управления.
- Элементы питания (тип ААА) - 2 шт.
- Датчик температуры (от -50°С до +50°С).
- Паспорт.

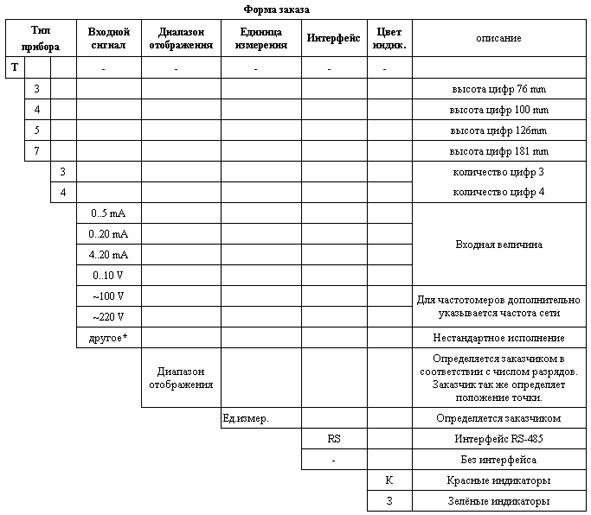

Структура обозначения:
|
Тх
|
x.
|
x.
|
x.
|
x.
|
x
|
|
|
|
|
|
|
|
Условное обозначение напряжения питания: 220ВУ - универсального питания (от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 120 до 265 В постоянного тока); 24ВН - от 18 до 36 В постоянного тока.
|
|
Цвет индикатора: К – красный, З – зеленый, Ж – желтый.
|
|
Единица измерения отображаемой величины.
|
|
Диапазон отображаемой величины.
|
|
Диапазон измерения входного сигнала при непосредственном подключении. При заказе табло постоянного тока в соответствии с формой заказа указывается диапазон: 0...Х (где Х - диапазон измерения); При заказе табло переменного тока указывается конечное значение диапазона: Х (где Х - диапазон измерения).
|
|
Тип табло в зависимости от высоты индикаторов: Т44 – для высоты индикаторов 100 мм; Т54 – для высоты индикаторов 140 мм; Т74 – для высоты индикаторов 180 мм.
|
Примечание: Дополнительно указывают (для табло, изготавливаемых для АЭС) класс безопасности 4, классификационное обозначение по НП-001-15.
Пример оформления заказа:
- Табло постоянного тока
Для табло информационного, имеющего следующие характеристики: высота индикаторов 180 мм, входной сигнал - от 0 до 10 мА постоянного тока непосредственного подключения, диапазон отображаемой величины от 0 до 10 мА, красный цвет индикатора, питание от 18 до 36 В постоянного тока
Т74 - 0…10 мА - 0…10 - мА - К - 24ВН; ТУ 25-7504.225-2014
- Табло переменного тока
Для табло информационного, имеющего следующие характеристики: высота индикаторов 140 мм, входной сигнал - от 85 до 253 В переменного тока, диапазон отображаемой величины от 45 до 65 Гц, зеленый цвет индикатора, универсальное питание
Т54 - 85…253 В - 45...65 - Гц - З - 220ВУ; ТУ 25-7504.225-2014
Для табло информационного, имеющего следующие характеристики: высота индикаторов 140 мм, входной сигнал - от 0 до 500 В переменного тока непосредственного подключения, диапазон отображаемой величины от 0 до 500 В, желтый цвет индикатора, питание от 18 до 36 В постоянного тока, исполнение для АЭС (класс безопасности 4)
Т54 - 500 В - 0…500 - В - Ж - 24ВН, класс безопасности 4; ТУ 25-7504.225-2014
